Wat is het:

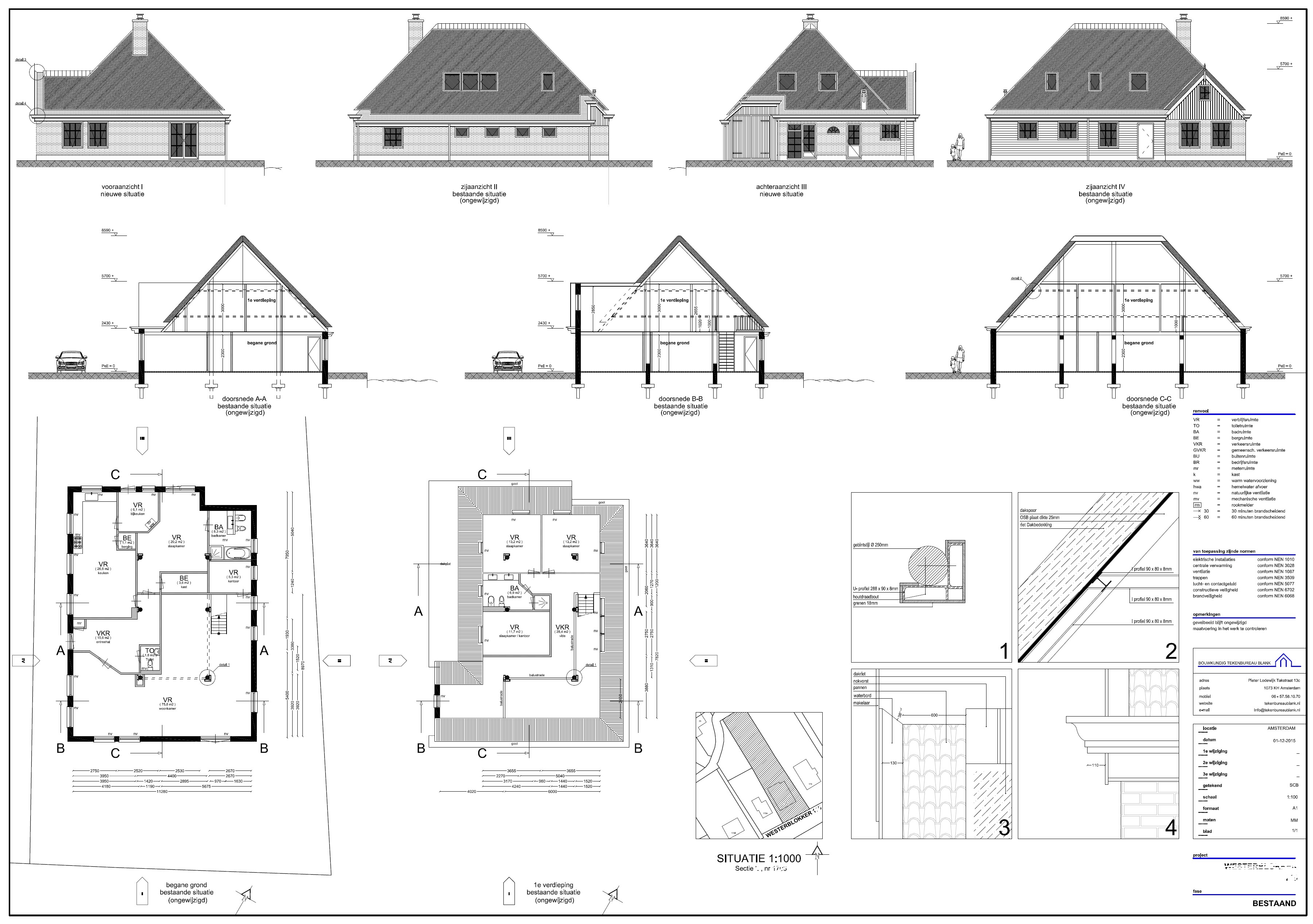

Een bouwtekening is een technische tekening van een bouwwerk of gebouw.
Er bestaan verschillende soorten bouwtekeningen, zoals:

  • ontwerptekeningen
  • bestektekeningen
  • werktekeningen
  • detailtekeningen
  • constructietekeningen
  • installatietekeningen.

In de rechter onderhoek van de bouwtekening bevindt zich een stempel of onder hoek.



Wat staat er op:

Daarin staat altijd de volgende informatie:

  • projectnaam; omschrijving van wat er op tekening staat:
  • plattegrond;
  • gevel;
  • doorsnede;
  • herkomst van de tekening (bureau, bedrijf, instelling);
  • het tekening nummer;
  • projectnummer;
  • de schaal;
  • formaat van de tekening;
  • naam of initialen van de tekenaar;
  • de datum;
  • de status:
    • concept;
    • ter goedkeuring;
    • voorlopig;
    • definitief;
  • de fase:
    • voorlopig ontwerp (VO);
    • definitief ontwerp (DO);
    • vergunningsaanvraag;
    • bestek;
    • werktekening;
    • revisie;

Overige eisen aan de plattegrond en tekeningen:

  • De situatietekening is voorzien van een noord pijl
  • De situatietekening heeft een schaal van 1:1000 of groter
  • De plattegronden van gebouwen met een brutovloeroppervlakte van minder dan 10.000 m2 hebben een schaal van 1: 100 of meer.
  • De plattegronden van gebouwen met een brutovloeroppervlakte van 10.000 m2 of meer, hebben een schaal van 1:200 of meer
